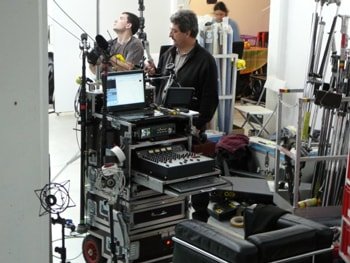

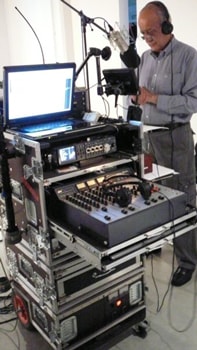

Roulante Son
=> Clavier avec bascule USB vers ordinateur ou enregistreur
=> Prise BNC pour retour vidéo HD ou SD (ici moniteur Vity en cours de renouvellement) alimenté par la roulante,
=>Prise exterieur pour branchement rapide de 2 perches (XLR3) et de l' entrée stéréo XLR5,
=> 3 Boitiers HFs déportés cablés directement.
=> Distribution éléctrique sans coupure entre accumulateur14,4 Volts et alimentation 85-220V ->15VDC,
vers enregistreur, console, moniteur
=> 3 Rangements porte-perches,
=> Rangements des micro sennheiser dans un tiroir dedié et accessoires dans deux tiroirs,
Ici l'ancien système de distribution multivoltage developpé moi-même et déposé : SADER ou CAMPS.
Rénovation 2017 de la partie alimentation datant de 2005 de ma roulante son
Alimentation stablisée & regulée 100-220VAC vers 15 V continu 12 Ampéres avec batterie de sécurité et son chargeur. Systéme de bascule automatique entre Alim et batterie et comutation manuel du chargeur de la batterie et d'un ventilateur discret 30dB et efficace 80 L/min
Démontage
Démontage vue du panneau avant
=>=>
Ancien bloc d'alimentation 12 Volts stabilisé & regulé
=>
Démontage vue du panneau arriére avec un inspecteur felinesque des travaux finis
Reinstallation
Interieur vide
Détail des fixations des rails DIN à droite arrivée 100-220VAC, dijoncteur, distribution vers alimentation et chargeur
Début de montage avec une surveillance felinesque
Ensemble du cablage 220V
Détail du cablage 220V du panneau avant
=>
en plein percage, cablage, montage, vissage, soudage, ...
=>
=>
Ca avance ajout du ventilo avec une visite sympatique ;) Passe partout et sans dommage !
Détail intérieur du panneau complet parie 100-220 VAC et 15VDC
C'est près !!! Alimentation, Batterie et chargeurs de batteries sont amovibles.
Au premier plan le dijoncteur de protection du 110-220V alternatif.

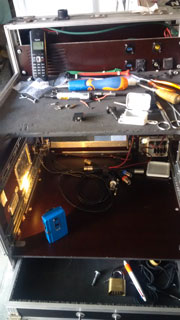

Mise aux normes des cablages intérieurs de l'etage haut de ma roulante :

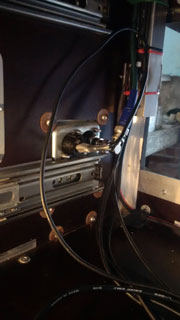

Revision des emabses de perches XLR3 (2), Modification de l'arrivée BNC qui change de coté et qui est rejointe par une arrivée Ethernet 1000Mbps
=> => =>

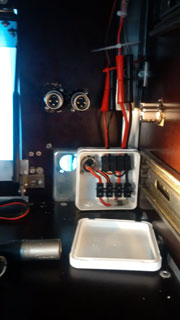

Mise au propre de la ditribution d'energie et passage de cable fixé par des serflex
=>

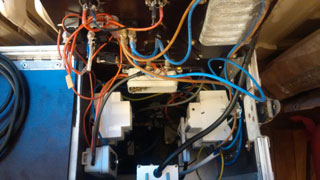

Vérification du bloc énergie, mise en paralléles des diodes témoins ( bleue et rouge) et isolation de chaque circuit de commande par une diode simple (N4001). Ces diodes etaient dans ma premiere version dans le circuit. remplacement de ces deux diodes par une diode de roue libre sur le circuit du ventilateur, et une diode Zener pour la circuit de commande simple pour eviter tout courant de fuite.
Vérification des blocs de puissance electromecaniques.
=>
Etape de percage de la paroi de ma roulante pour passage d'une embase :

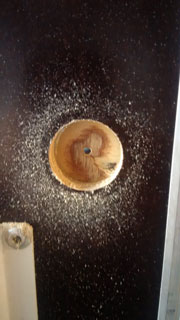

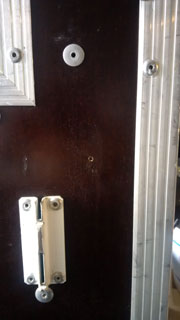

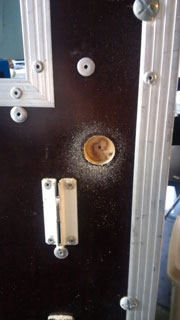

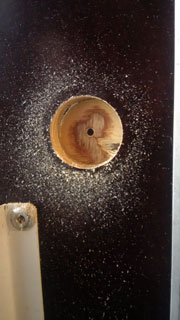

On commence par déterminer la place ou l'on va mettre l'embase, et bien verifier que rien ne gene le passage aussi bien à l'exterieur qu'à l'interieur ! On trace au crayon de bois de charpentier le centre de l'embase. On pourra percer avec une meche de 3mm qui nous servira pour effectuer un guide de percage pour la mecge de 25mm, l'on utilisera aussi la méche de 3mm pour percer les passage de vis pour les embases.
Afin de ne pas changer mes embases tout les 2 semaines, j'ai acheté des embases de marque Neutrix.
=> =>=>

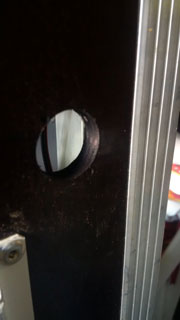

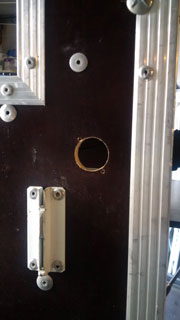

L'ouverture coté interieur est un moment delicat ou il ne faut pas forcer sur la matiere pour pas l'arrachée. une fois percer pour eviter une contamination du bois je le passe au marqueur .
=> =>
